Из чего состоит сетевая солнечная электростанция

Из чего состоит сетевая солнечная электростанция

В данной статье мы расскажем из чего состоит солнечная электростанция 10 кВт и какие факторы нужно учитывать при её установке.

Специалистами компании Энертайм выполняется весь спектр работ: выезд на объект, анализ существующей сети, составление коммерческого предложения с таблицами производительности и окупаемости сетевой солнечной станции, подбор/продажа оборудования и системы крепления для солнечных батарей, монтаж, пуско-наладочные работы, гарантийное и послегарантийное обслуживание.

Основные составляющие сетевой солнечной станции, это солнечные батареи и сетевой инвертор. Но есть ряд дополнительных компонентов, без которых нам никак не обойтись, а именно:

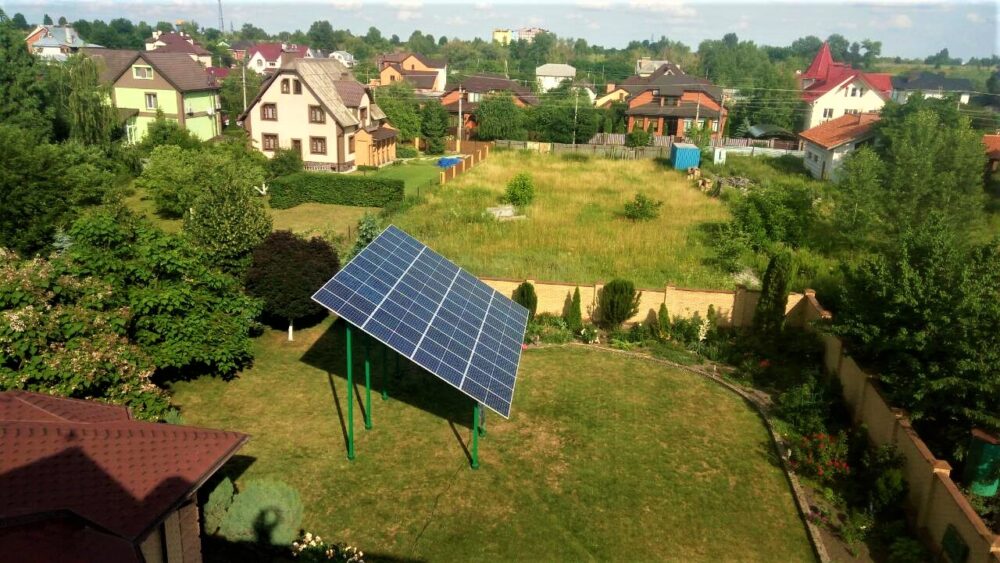

  • Система креплений солнечных батарей – это костяк к которому надо отнестись очень серьезно. Установка СЭС предполагает её использование не менее 25 лет, поэтому материал металлоконструкции должен быть качественным и стойким к коррозии. Системы креплений солнечных модулей бывают на плоскую крышу, на скатную крышу, наземные со сменным углом наклона, наземные неподвижные, на забор, трекерные неподвижные и трекерные автоматически поворотные за солнцем. Стоимость системы креплений прямо пропорциональна от количества материала и сложности её производства. При рассмотрении места установки солнечных батарей следует учитывать следующие факторы: солнечный массив должен быть направлен на Юг (ЮВ или ЮЗ) под углом относительно горизонта (в идеале лето 27°, зима 70°, но на практике (если конструкция не подвижная) устанавливается под углом 35-45°). Попадание тени на солнечную батарею снижает производительность всего подключенного стринга. Не высаживайте деревья на пути солнечного света к ФМ, сегодня их высота 1 метр, а через 10 лет – 15 м. Касательно занимаемой площади солнечного массива, самый распространенный размер фотомодулей – 1,6 м² (мощность панели 240-290 Вт) и 2,0 м² (мощность панели 300-330 Вт), соответственно при рассмотрении массива на 10 кВт (ФМ 40 шт. по 250 Вт) нам необходима площадь   1,6 м²*40ФМ= 64 м² и аналогично для других мощностей и размеров. При установке панелей на плоскую крышу в несколько рядов, нужно учитывать расстояние между рядами, что бы последующий ряд не затенял предыдущий, в данном случае площадь, занимаемая солнечными батареями, увеличивается. Заказать просчет и купить систему креплений можно в компании Энертайм, наши специалисты вам предоставят 3D макет конструкции, схему со всеми составляющими деталями, эпюры деформации и напряжения ветровой и снеговой нагрузок.
  • Подбор кабеля под постоянный и переменный ток. Не пытайтесь экономить на солар кабеле при первоначальных затратах, в противном случае столкнётесь с тем, что: кабель меньшего сечения будет перегреваться и в результате к инвертору, будет доходить не 100% сгенерированной мощности от фотопанелей. Кабель не предусмотренный для наружной прокладки через несколько лет рассыпится (изоляция), и вы вернетесь к первоначальным затратам и это без учёта потери львиной доли генерации на пути к покупке нового кабеля. С кабелем для переменного тока ситуация такая же, если инвертор, со степенью защиты IP65, и устанавливается на улице. Помните, если вы приобретаете инвертор с удалённым доступом для мониторинга – к нему надо провести интернет кабель. Сечение кабеля что DC (для постоянного тока), что AC (для переменного тока) зависит от его длины или иными словами, от расстояния между солнечным массивом и сетевым инвертором, и между инвертором и точкой подключения в щитовой. Помните, не видя объекта – невозможно предоставить «стоимость системы под ключ», так как цена изначально будет или завышена, или вам придётся постоянно что-то докупать, теряя много времени в процессе установки солнечной электростанции.
  • Выбор сетевого солнечного инвертора. Выбор инвертора — это как выбор автомобиля, все они ездят, но все разного класса, разной страны производства и имеют разный набор функционала. Основные отличия сетевых инверторов:
    Однофазный или трехфазный, подбирается в зависимости от того сколько фаз заведено в дом;
    Количество независимых МРРТ трекеров 1, 2 или 3, если модули размещаются в одной плоскости и в одном месте – достаточно одного мррт трекера, если модули планируется устанавливать в разных местах с направленностью на разные стороны света (как пример: ломаная крыша с плоскостями на юг, юго-восток и юго-запад), тогда нужен инвертор с тремя независимыми входами по постоянному току;
    Возможность мониторинга и внесение изменений в характеристики инвертора через интернет, есть инверторы с данным функционалом по умолчанию, а есть инверторы у которых это дополнительная опция и приобретается отдельно;
    Инверторы с разной степенью защиты – для наружной установки и установки только внутри помещения (IP);
    С разным диапазоном входного переменного напряжения – это не маловажный вопрос! Украинские сети зачастую не отличаются своим качеством, поэтому технические специалисты компании Энертайм осуществляют диагностику входной сети на объекте перед предложением комплекта оборудования (в противном случае происходит следующее: оборудование куплено, смонтировано и подключено, договор на продажу электроэнергии по «зеленому» тарифу подписан. Входной диапазон по АС у инвертора предположим 180-240 Вольт, солнечный день и в сети напряжение 170 вольт – в результате сетевая станция выключена и генерация электроэнергии по «ЗТ» равна нулю). Сетевой инвертор работает только при наличии центральной сети и попадающей в диапазон работы инвертора по переменному току;
    Разные гарантийные условия. Завод производитель может предложить покупку гарантии на 25 лет с заменой неисправного оборудования на новое по умолчанию (HUAWEI), 5 лет гарантии с заменой инвертора на момент ремонта (REFUsol) или 5 лет гарантии без замены, в последнем случае готовьтесь потерять от 1 да 2-х месяцев, так как на территории Украины сервисных центров – нет.
  • Выбор солнечных батарей. Мировой лидер по производству солнечных батарей в категории цена/качество — это безоговорочно – Китай. Фотомодулей существует несколько видов, самые распространенные из них: поликристаллические (синего цвета, состоят из частиц кристаллов кремния, поглощают рассеянный солнечный свет и хорошо работают в нашем регионе, зачастую Класс А), монокристаллические (чёрного цвета, состоят из цельных пластин кремния, КПД и цена немного выше чем у поликристалла, любят прямые солнечные лучи), аморфные (самые дорогие, чёрного цвета, идеально работают при любом солнечном свете, имеют высокий вольтаж относительно поли и моно кристалла). Дальше градация идёт по производителям – чем больше информации о заводе производителе, чем больше установленных мощностей конкретного бренда, тем лучшего они качества и надежности.
    Часто задаваемые вопросы: как часто ломаются модули? – без человеческого вмешательства – не ломаются. Кремний со временем может терять свою производительность, зачастую, это снижение КПД на 10-20% спустя 20-25 лет. Все солнечные батареи, представленные компанией Энертайм, имеют заводскую сборку, герметичные, в алюминиевом профиле и с калённым стеклом выдерживающий град до 4 мм. Нужно ли протирать модули и какие средства использовать для этого? – солнечные панели можно мыть из шланга используя обычную воду, чем меньше на них пыли, тем лучше генерация, если нет доступа к ним, то ждем дождь. Солнечная панель водонепроницаемая так же, как и соединительные межмодульные коннекторы (МС4). Со снегом ситуация такая же, модули устанавливаются под углом и в итоге снег сам с них сходит.
  • Счётчик под «зелёный тариф» – должен быть настраиваемым, реверсным и с модемом. Отдельно программируется на снятие показаний разницы сгенерированной и потребленной электроэнергии.

В данной таблице представлены готовые решения от компании Энертайм (по производителям) на сетевые солнечные электростанции мощностью 10 кВт.

В стоимость входит: солнечные батареи, сетевой инвертор, транспортные затраты, работа монтажников, работа электриков, пуско-наладочные работы, взятие на гарантию, дополнительный расходный материал (солар кабель DC, кабель для переменного напряжения AC, автоматы защиты, байпас, реле напряжения, щиток, счётчик, мелкий расходный материал).

В стоимость не входит: система креплений солнечных батарей.
