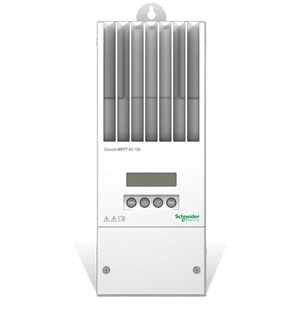

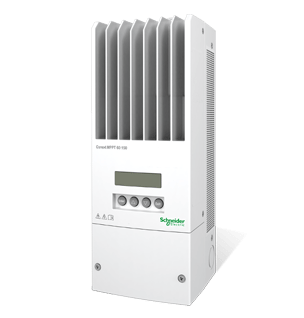

Контроллер заряда Conext XW MPPT 60-150

630.82 $

Артикул: N/A Категория: Tag:

Контроллер заряда Conext XW MPPT 60/150 (60 Ампер 150 Вольт), LCD дисплей с максимальными возможностями настройки параметров. Является солнечным (PV) контроллером заряда, который отслеживает точку максимальной мощности (MPP) солнечной панели, чтобы обеспечить максимально допустимый ток для зарядки аккумуляторных батарей. Максимальное количество подключаемых солнечных модулей – 15 шт (250 Вт 24 В, 3 шт. последовательно 5 шт. парралельно).  XW MPPT 60/150 может использоваться с 12 -, 24 -, 36 -, 48 – и 60-вольтовыми системами аккумуляторных батарей. XW MPPT 60/150 предназначен для регулирования ввода постоянного тока от солнечных панелей, но также способен работать с другими источниками постоянного тока. Эти источники постоянного тока обязательно должны соответствовать характеристикам контроллера. XW MPPT 60/150 может быть установлен (в одноблочной или многоблочной конфигурации) совместно с гибридным инвертором/зарядным устройством Conext/Xantrex XW или отдельно без инвертора.

Купить в один клик!
Описание товара

Стандартные функции контроллера заряда включают:
– 2-х или 3-х стадийный алгоритм заряда, с ручной установкой применения выравнивающего заряда для максимизации производительности системы и увеличения срока службы АКБ.
– Автоматическое отслеживание точки максимальной мощности (MPPT), чтобы получить максимально возможную мощность от солнечных панелей.
– Встроенную защиту солнечных панелей от короткого замыкания на землю (PV-GFP).
– Естественное охлаждение (без использования внутреннего или внешнего вентилятора) благодаря литому алюминиевому корпусу и теплоотводу.
– Ток до 60 А.
– Настраиваемый вспомогательный выход AUX.
– Двухстрочный 16-символьный ЖК-дисплей и четыре кнопки для настройки и мониторинга системы.
– Защиту от перенапряжения на входе и защиту от пониженного напряжения на выходе, защиту от перегрузок по току и токовых утечек. Сообщения с предупреждениями и неисправностями отображаются на ЖК-дисплее, когда устройство выключается из-за какой-либо неисправности.                                                             – Защиту от перегрева и снижение мощности устройства в случае, когда выходная мощность и температура окружающей среды оказываются очень высокими.
– Датчик температуры батарей (BTS) для обеспечения автоматической температурной компенсации процесса зарядки батарей.
– Xanbus ™. Xanbus – это протокол связи, разработанный Schneider Electric. Контроллер XW MPPT 60/150 может совмещать свою работу с работой других устройств, находящихся в сети Xanbus, таких как инвертор/зарядное устройство, системная панель управления (XW SCP), устройство автоматического запуска
генератора (XW AGS) и другие солнечные контроллеры заряда.

Электрические характеристики
Максимальное напряжение солнечного массива (рабочее) – 140 В (DC)
Напряжение холостого хода – 150 В (DC)
Ток короткого замыкания – 60 А (DC) максимальный
Номинальное напряжение АКБ – 12, 24, 36, 48, 60 В (DC)
Диапазон напряжений АКБ (рабочий) – 10 – 80 В (DC)
Максимальный выходной ток – 60 А (для всех напряжений батарей, кроме 60 В)
Максимальная выходная мощность – 3500 Вт
Вспомогательный выход AUX – 5 – 13 В, до 200 мА
Мощность, потребляемая в ночное время – 2,5 Вт
Алгоритмы заряда АКБ – 3 стадии (стадия накопления, стадия абсорбции, поддержание заряда)
2 стадии (стадия накопления, стадия абсорбции, стадия без поддержания заряда)

Механические характеристики
Тип корпуса – Закрытый, вентилируемый, из листового металла толщиной 7/8” и 1” (22,22 мм и 27,76 мм), в алюминиевом корпусе.
Максимальный и минимальный размер провода – # 6 AWG # 14 AWG (от 16 до 2,5 мм2)
Максимальный и минимальный размер провода клеммной колодки – # 3 AWG # 14 AWG (от 25 до 2,5 мм2)
Диапазон рабочих температур (полная мощность) – (-20 до +45 °C)
Температура хранения – (-20 до +45 °C)
Максимальная высота над уровнем моря 4572 м при 15°C
Размеры (В × Ш × Г) 368 × 146 × 138 мм
Монтаж – Вертикальное настенное крепление
Вес 4,8 кг
Вес в упаковке 6,2 кг

Инструкция Conext_Xantrex_XW-MPPT60-150
