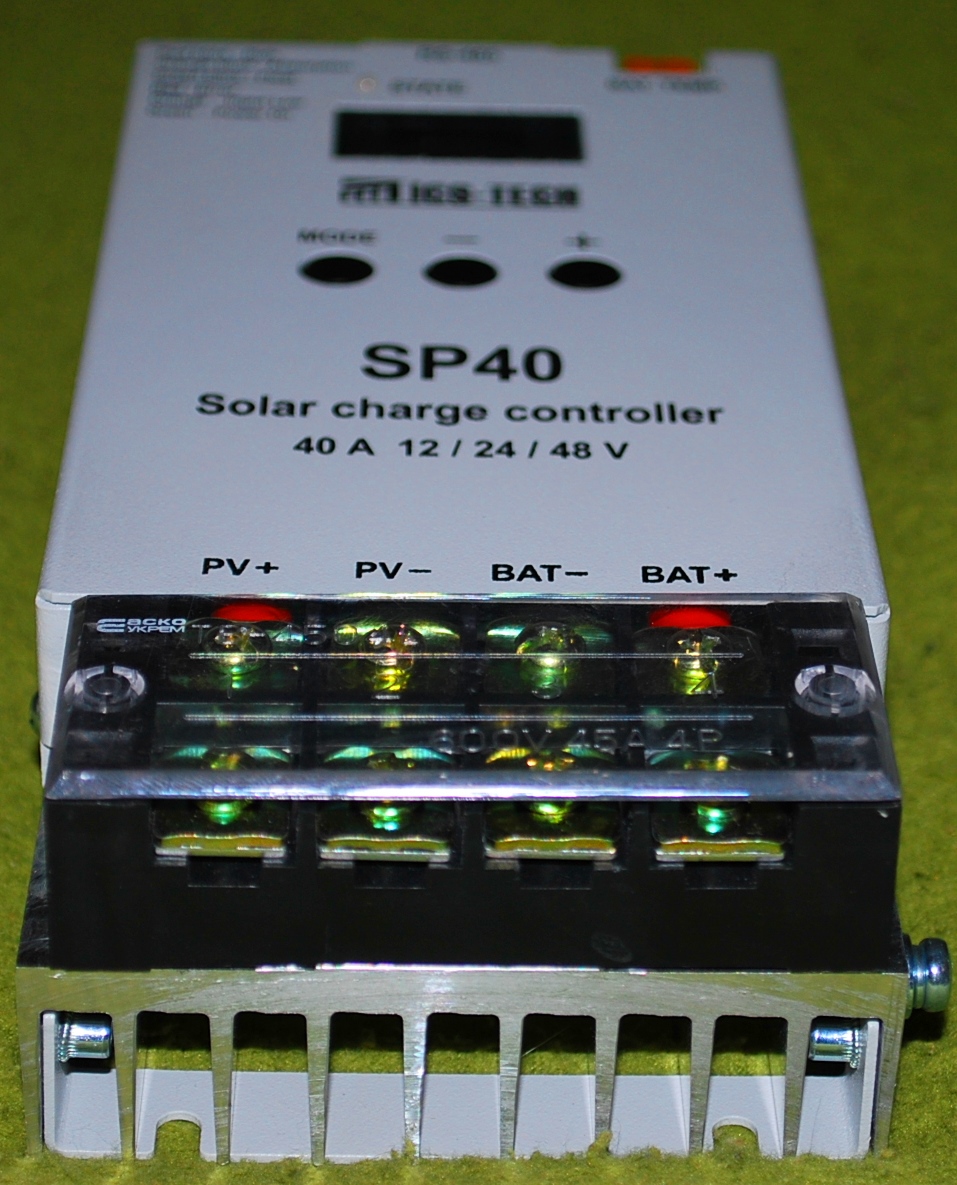

Контроллер заряда SP40 PWM/MPPT

178.00 $380.00 $

Артикул: N/A Категория:

Возможности контроллера SP

высокий максимальный ток заряда до 40 А и более

входное напряжение от солнечных панелей до 97/140 В

работа с аккумуляторами напряжением 12 В, 24 В и 48 В

Очистить
Описание товара

Возможности контроллера SP:

  • высокий максимальный ток заряда – до 40 А и более;
  • входное напряжение от солнечных панелей – до 97/140 В;
  • работа с аккумуляторами напряжением 12 В, 24 В и 48 В;
  • тип аккумуляторов: свинцово-кислотные и щелочные (никель-кадмиевые или никель-металлгидридные);
  • трёхстадийный заряд аккумуляторов;
  • возможность подключения датчика температуры аккумуляторов;
  • наличие клавиатуры и экрана, позволяющих гибко настраивать устройство и контролировать его работу;

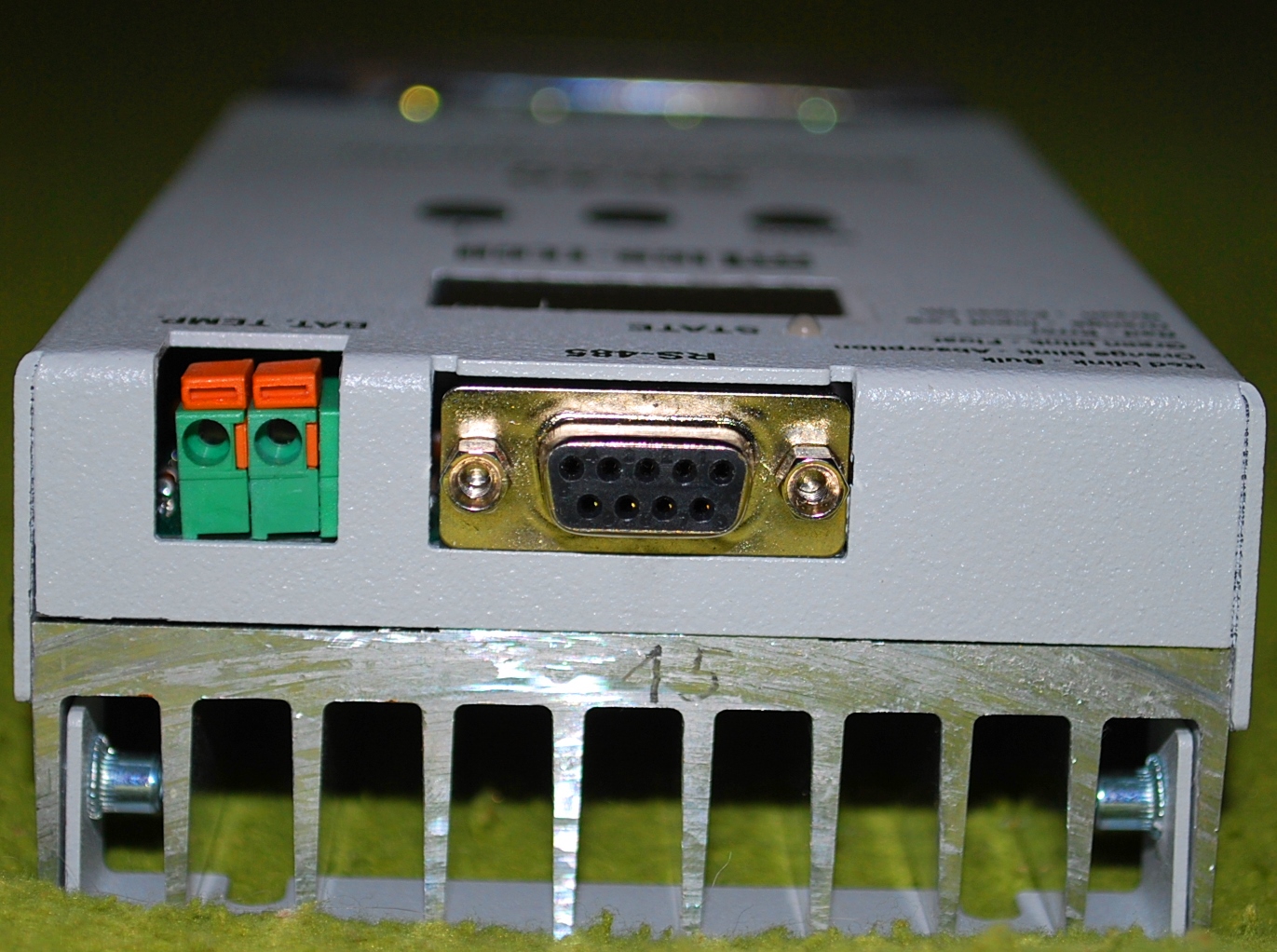

  • интерфейс RS-485, работающий по протоколу Modbus (допустимая длина кабеля до 1000 м);
  • индикация мощности, отбираемой от солнечных панелей;
  • индикация напряжений на солнечных панелях и аккумуляторах и тока заряда;
  • запоминание максимальной отдаваемой мощности за день;
  • подсчёт выработанной солнечными панелями энергии за текущий день и за каждый из предыдущих 7 дней;
  • глобальный подсчёт выработанной солнечными панелями энергии за всё время эксплуатации устройства;
  • сохранение в энергонезависимой памяти ресурсных данных и журнала событий;
  • контроль температуры радиатора устройства;
  • низкий ток потребления в тёмное время суток (при напряжении аккумуляторов 52 В типичный ток 45 мА);
  • наличие внутренних часов;
  • индикация текущей эффективности работы солнечных панелей и суммарной эффективности за день;
  • небольшой корпус;
  • отсутствие вентиляторов.

Технические характеристики

Технические характеристики контроллера PWM MPPT
Максимальное входное напряжение 97 В 145 В
Номинальный ток заряда 40 А 40 А
Напряжение аккумуляторов 12 В, 24 В, 48 В 12 В, 24 В, 48 В
Тип аккумуляторов Pb, Ni-Cd, Ni-MH Pb, Ni-Cd, Ni-MH
Датчик температуры аккумуляторов Есть Есть
Алгоритм заряда аккумуляторов Трёхстадийный Трёхстадийный
КПД при Uаккум = 55 В и Iаккум = 40 А 99.2 % 94%
Потребляемый ток от аккумуляторов в активном режиме при напряжении (с индикацией / без индикации2):
13.5 В 69.2 / 18.8 мА 70 / 50  мА
27 В 36.7 / 8.6 мА 35 / 25 мА
54 В 20.1 / 4.7 мА 22 / 16 мА
Потребляемый ток от аккумуляторов в режиме сна3 при напряжении:
13 В 3.8 мА 24 мА
26 В 2.2 мА 14 мА
52 В 1.45 мА 11 мА
Максимально допустимая температура радиатора +75º C +45ºC
Минимально допустимая температура окружающей среды -15º C -15º C
Максимальная влажность воздуха 80% 80%
Максимальная высота над уровнем моря4 2000 м 2000 м
Место установки устройства В помещении В помещении
Положение устройства при эксплуатации Вертикальное Вертикальное
Габаритные размеры (ширина* глубина* высота) 97 * 173 * 62 мм 136 * 97 * 338 мм
Масса 870 г 3,4 кг



Контроллер заряда SP40 Руководство по эксплуатации

Инструкция SP40MPPT

Дополнительная информация
Вес 3.4 kg
Габариты 338.0 x 97.0 x 136.0 cm
Тип контроллера

PWM, MPPT
