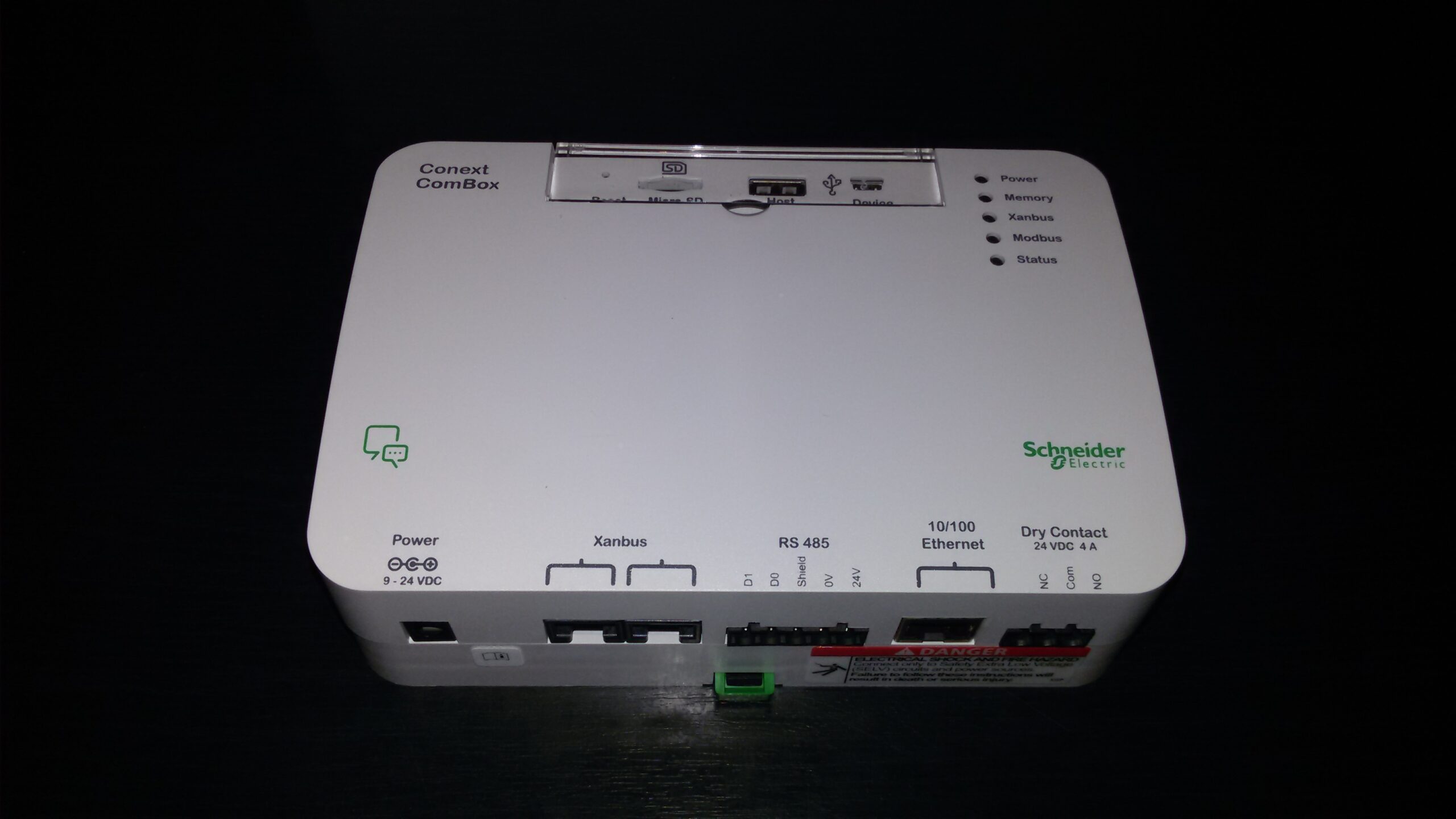

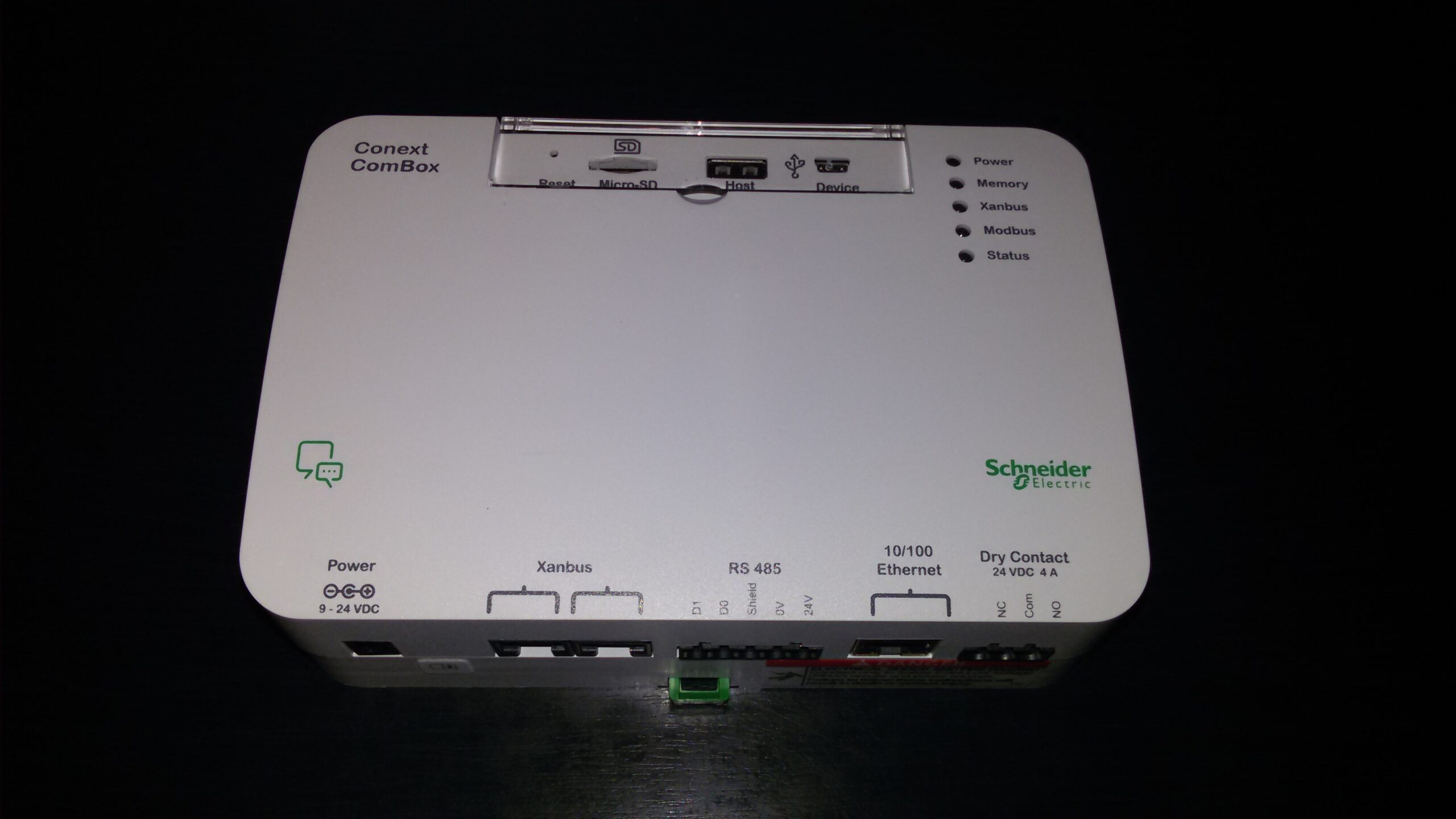

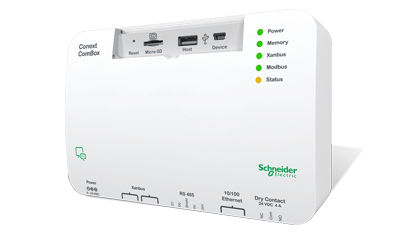

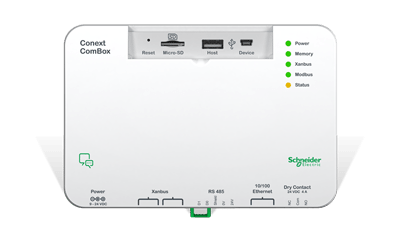

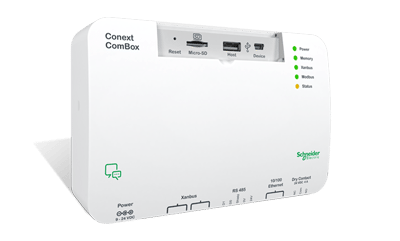

Панель удаленного доступа Conext XW/SW ComBox

510.87 $

Артикул: N/A Категория: Tag:

Блок связи и мониторинга Conext ComBox – это многофункциональное устройство связи, позволяющее выполнять мониторинг параметров системы с помощью ПК или по сети Интернет.
Блок также работает как шлюз связи между сетью устройств, поддерживающих протокол Xanbus™, и устройствами сети Modbus.

Описание товара

Электрические характеристики
Интерфейсы связи
Xanbus – Соединитель: 2 x RJ45; Сетевое оборудование: Conext XW, Conext SW, Conext TX, MPPT 60, HV MPPT 80, AGS, SCP – подробно о сетевом оборудовании компании Schneider Electric см. «Изделия Schneider Electric, работающие с Conex ComBox»
Ethernet – Соединитель: 1 x RJ45, 10/100 MBPS; Сервер: FTP, Web, Modbus TCP/IP; Клиент: SMTP, SNTP, автообнаружение: DPWS
RS 485 – Modbus (1 x соединитель: винтовой 5-клеммный, калибр 16-24AWG, 2-проводной последовательный
19200 бит/с).

Интерфейсы данных
USB 2.0-Хост Соединитель: USB-A, протоколы: MSD
USB 2.0-Устройство Соединитель: USB-mini B, протоколы: CDC, MSD
Интерфейсы передачи данных
USB-хост, USB-устройство, карта Micro SD
Пользовательский интерфейс – Светодиоды индикатора состояния на страницах функций конфигурации и мониторинга веб-сервера Conext ComBox
Источник питания (БСНН на всех источниках)
Потребление мощности – 2 Вт среднее /10 Вт пиковое значение

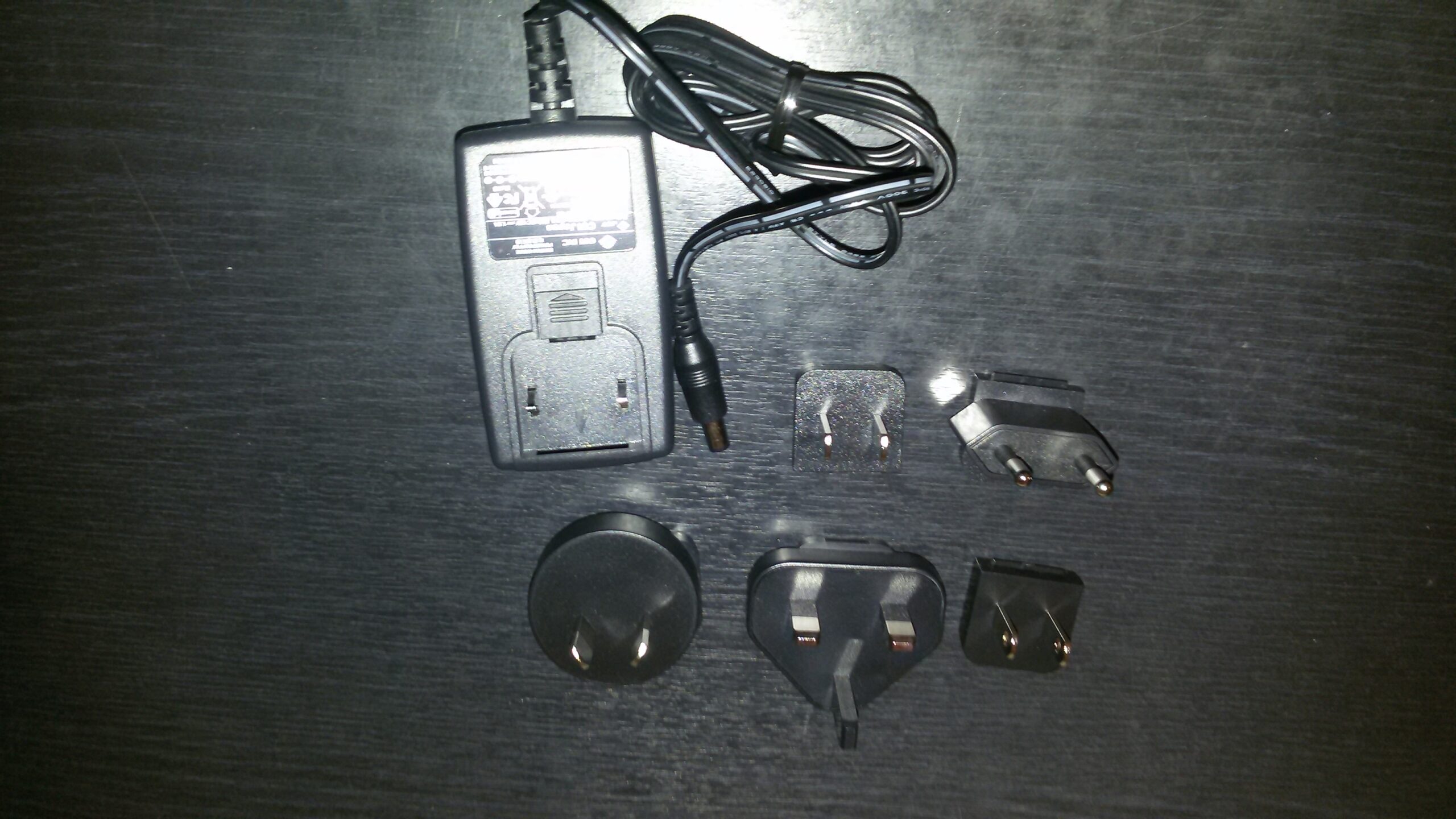

Блок питания постоянного/переменного тока (поставляется):
Вход: 100–240 В переменного тока, 50–60 Гц, 0,6 A
Выход: 12 В постоянного тока, 1,5 A, 5,5 мм внешнее, 2,1 мм гнездо с обратной полярностью
Xanbus – при подключении к Conext XW / SW или HV MPPT 80 с подачей 15 В постоянного тока, 200 мА мин.
24 В на соединителе RS 485 Modbus –  24 В постоянного тока, 1 A максимальный входной сигнал только через контактные штырьки 4 и 5

Память
Внутренняя – 96 Mб Flash
Внешняя – Карта Micro SD (соединитель: uSD , до 2 Гб, рекомендуется класс 2 или выше)

Общие характеристики
Масса (только само устройство) – 250 г
Габаритные размеры (только само устройство) (Ш × В × Г) – (169 × 114 × 54 мм)

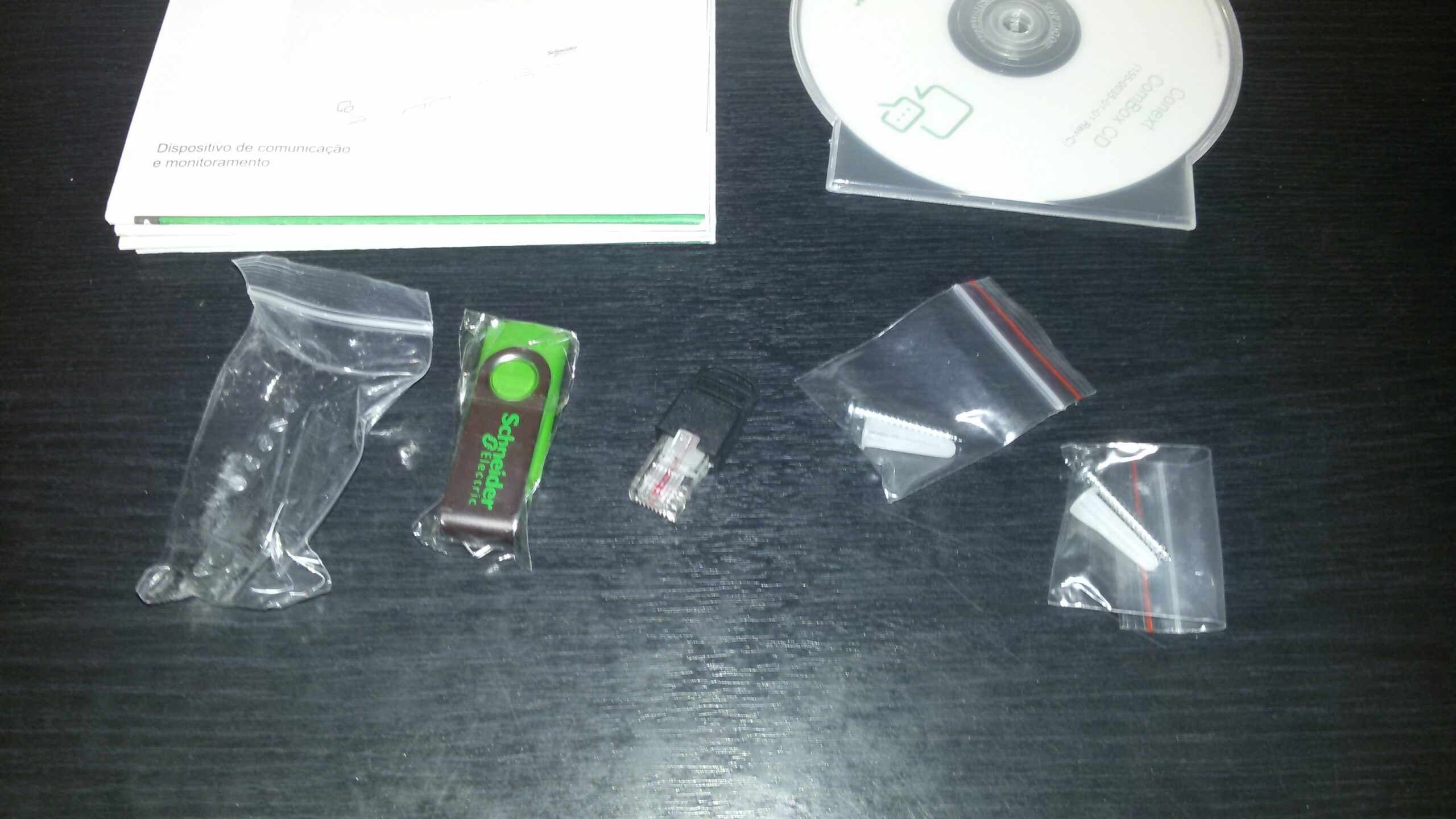

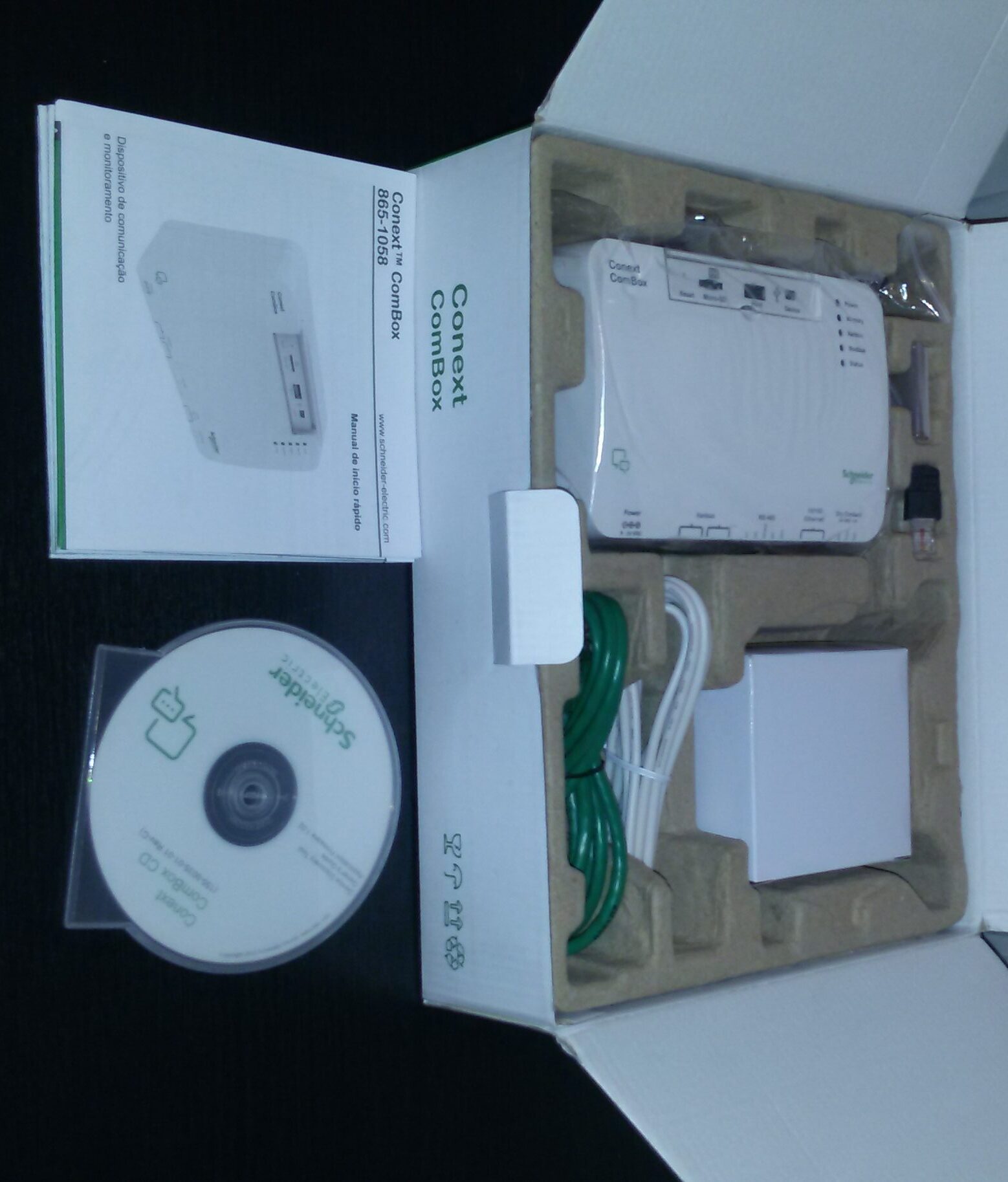

Габаритные размеры отгрузочной упаковки (в том числе устройство, компакт-диск, кабели, адаптеры,
соединители, винты, краткое руководство пользователя) – (320 × 245 × 80 мм)
Масса отгрузочной упаковки – 2 кг
Система расположения/установки – Пластик ABS; Рейка DIN: 35 мм илиндрическая направляющая; Монтаж на стене: 2 винта
Класс IP-защиты/место монтажа – IP 20, NEMA 1, только в помещении
Отображение состояния – 5 светодиодов
Температура Рабочая: от -20 до 50 °C
Хранения: от -40 до 85 °C
Максимальная температура корпуса: 60 °C
Влажность Рабочая: < 95 %, без образования конденсата
Хранение: < 95 %

Возможности
Программируемое реле с сухими контактами
Винтовое 3-контактное, 16-24 AWG, NC-Com-NO,
Форма: класс 2, 24 В постоянного тока, 4 A макс.,
БСНН только входное
Графический пользовательский интерфейс – Интернет-браузер, планшетное приложение для Android
Дистанционное обновление прошивки – Да (ComBox и подключенные устройства Xanbus)
Пользовательский регистратор данных – Да (требует карту Micro SD)
Макс. кол-во устройств Xanbus – До 20 (в зависимости от типа устройства)
