Панель управления инвертором Conext XW/SW (SCP)

257.04 $

Артикул: N/A Категория: Tag:

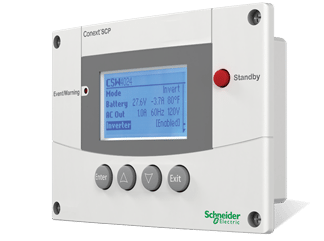

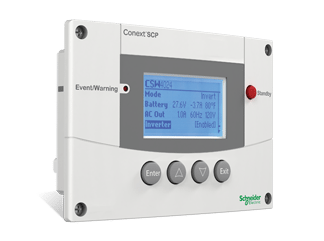

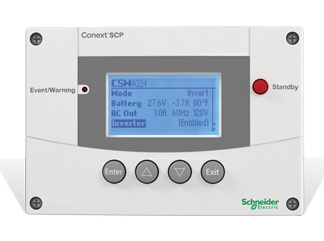

Панель системы управления Conext (SCP) устраняет необходимость в отдельных панелях управления для каждого устройства и предоставляет единую точку управления для настройки и мониторинга всей системы Conext инвертор, включая контроллеры Conext MPPT. Благодаря графическому жидкокристаллическому дисплею с подсветкой, панель выборочно отображает конфигурацию, статус и диагностическую информацию для всех устройств , подключенных по протоколу Xanbus.

Описание товара

Краткое наименование устройства – Conext System Control Panel

Электрические характеристики
Номинальное напряжение – 15 VDC
Минимальное рабочее напряжение сети – 14.25 VDC
Максимальное рабочее напряжение сети – 15.75 VDC
Максимальный рабочий ток при номинальном напряжении – 200 mA

Основные характеристики
Размеры (Ш х В х Г) – 15.2*10.3*4.0 см
Вес – 200,0 г
Вес в упаковке – 800,0 г
Варианты монтажа – панельный монтаж, настенный монтаж
IP рейтинг / расположение – IP20, только внутри помещений
Диапазон рабочих температур – от -20 до 50 ° C
Номер 865-1050-01

Особенности
Сетевой протокол: Xanbus / разъемы: RJ45
Внутренние часы – обеспечивают сетевое время
Память -энергонезависимая
Звуковой сигнал тревоги
Дисплей – с подсветкой ЖК-дисплей. зеленый / красный светодиод
Интерфейс передней панели – четыре кнопки меню, одна кнопка режима ожидания
Гарантия – 1 год

Подтвержденное соответствие нормативам
Безопасность – CSA 107.1, UL 458 4е издание
Директива по электромагнитной совместимости – directive 2004 / 108 / EC, IEC / EN61000-6-3, IEC / EN61000-6-1, FCC Part 15B Class B, Industry Canada, ICES-00. Class B

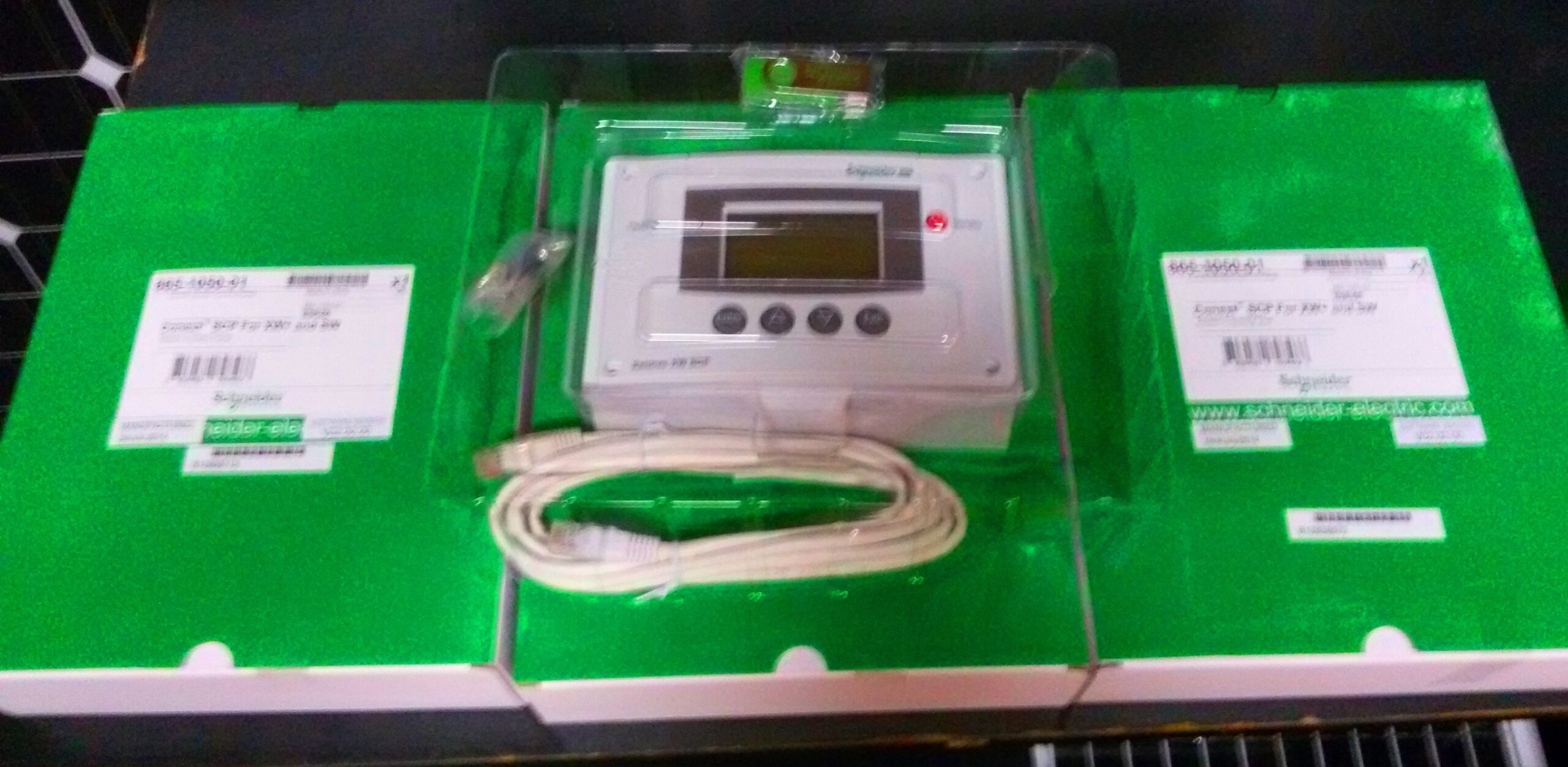

Комплектация: Один пульт дистанционного управления инвертора, один сетевой терминал, один кабель CAT5 (2,1 м), одна монтажная пластина, один монтажный кронштейн, четыре винта диам. 8, два винта диам. 6
